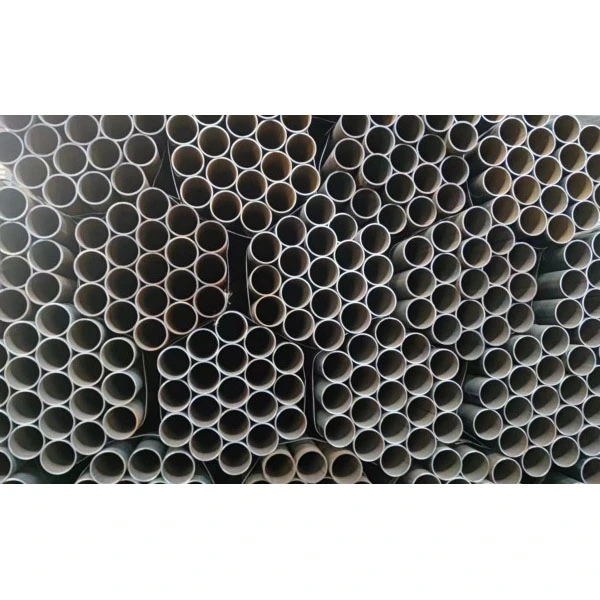

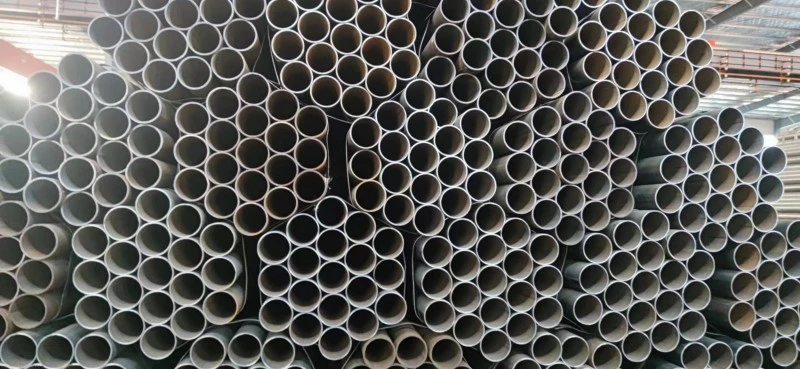

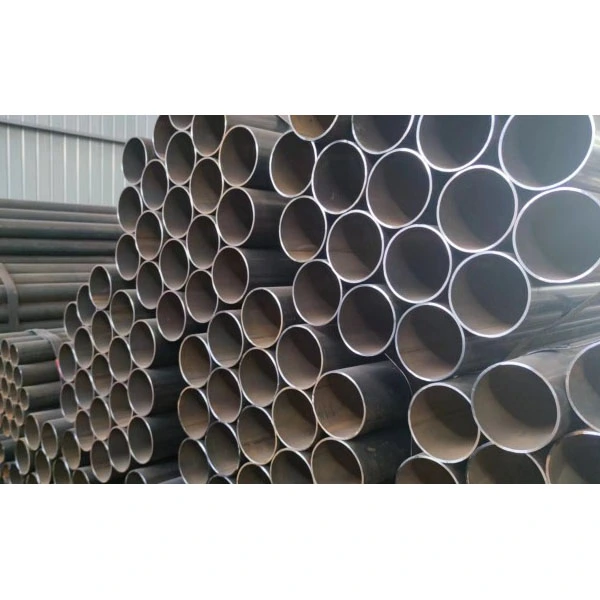

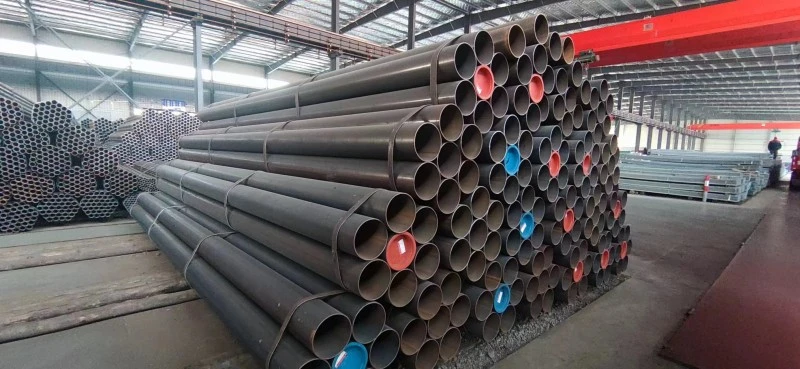

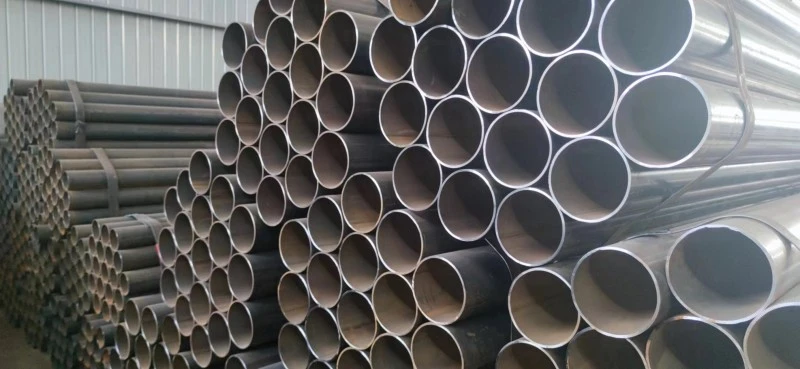

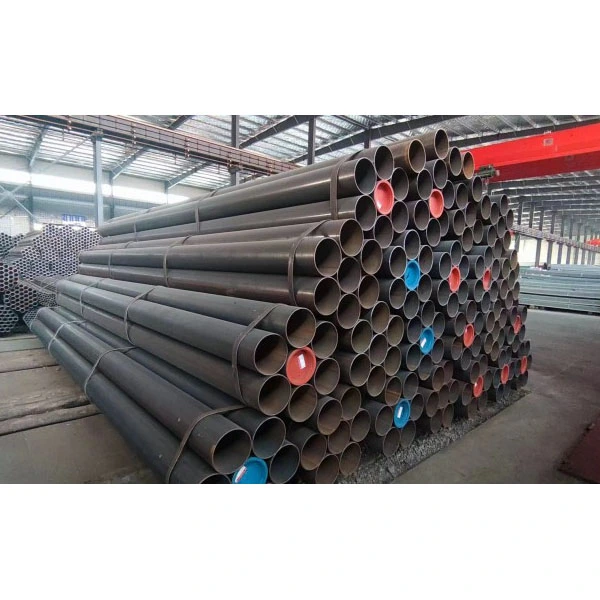

Dikke muur gelaste stalen buis in de lengterichting

Zhongtian dikwandige gelaste stalen buis in de lengterichting wordt gebruikt op sleutelgebieden zoals chemische technologie en scheepsbouw. We houden ons strikt aan de EEAT 2.0-standaard en maken gebruik van volwassen productkwaliteit, bewezen projectervaring en uitgebreide technische diensten om betrouwbare leidingoplossingen te bieden aan wereldwijde klanten.

Basisdefinities en specificaties

1. Productdefinitie

- Dikwandige buizen: Wanddikte ≥ 8 mm

- Extra dikwandige buizen met hoge toegevoegde waarde: Wanddikte ≥ 25 mm

- Diameterbereik: buitendiameter 219–2500 mm (standaardspecificaties 610–1420 mm)

- Wanddiktebereik: 6–60 mm

- Standaard enkele lengte: 12 meter, aanpasbare ultralange buizen van 18 meter en meer

2. Veelgebruikte materialen

- Koolstofstaal: Q235B, Q355B/C/D/E, geschikt voor algemene constructies en conventionele werkomstandigheden

- Pijpleidingstaal: L245–L555, API 5L X42–X80, voornamelijk voor hogedrukolie- en gastransport

- Gelegeerd staal: 16Mn, ASTM A106 Gr.B, geschikt voor gebruiksomgevingen met hoge temperaturen en hoge druk

3. Normen

- Binnenlandse normen: GB/T 9711, GB/T 3091, SY/T 5037

- Internationale normen: API 5L, ASTM A53, EN 10217

Dubbelzijdig ondergedompeld booglassen (LSAW): het belangrijkste proces voor dikwandige buizen met grote diameter

1. Selectie van grondstoffen: er worden middeldikke staalplaten gebruikt die de foutdetectie hebben doorstaan, met een plaatdikte van 6–60 mm.

2. Randfrezen van stalen platen: Op de randen van de platen worden lasafschuiningen aangebracht om de laspenetratie en laskwaliteit te garanderen.

3. Voorbuigen van de randen: beide zijden van de stalen plaat zijn voorgebogen om scheuren na het vormen te voorkomen.

4. Vormproces (drie reguliere methoden)

- JCOE-vormen: het stapsgewijze stempelen van het J-type, C-type en O-type wordt opeenvolgend voltooid, geschikt voor buizen met een diameter van 406–1626 mm en wanddiktes van 6–40 mm, wat een hoge kosteneffectiviteit en stabiele kwaliteit biedt.

- UOE-vorming: eerst U-vormig stempelen, vervolgens O-vormige naadverbinding en ten slotte mechanische diametervergroting. Dit resulteert in optimale dimensionale rondheid en precisie, en wordt veel gebruikt in belangrijke projecten zoals hoogspanningslijnen, rivierovergangen en diepzeeoperaties. Representatieve specificatie: X80 staalsoort, buitendiameter 1422 mm × wanddikte 32,1 mm.

- RBE-rolvormen: Continu rolvormen is geschikt voor buizen met een kleine en middelgrote diameter, geschikt voor zowel standaard- als dikwandige producten, en biedt een uitstekende productie-efficiëntie.

5. Laswerkzaamheden: Er wordt gebruik gemaakt van dubbelzijdig booglassen onder water (gewoonlijk vierdraadslassen). De lasstroom is 800–1200A, de spanning is 28–36V en de lassnelheid is 0,8–1,2 m/min. Alle lassen ondergaan 100% ultrasone (UT) + radiografische (RT) foutdetectie om defecten zoals scheuren en onvolledige versmelting te elimineren.

6. Nabehandeling

- Warmtebehandeling: normalisatie- en ontlaatbehandelingen elimineren restspanningen in de buis en verbeteren de algehele taaiheid.

- Afwerking: rechttrekken, snijden, afschuinen en volledige dimensionale verificatie.

- Hydrostatisch testen: standaard druktest (10 MPa, 30 minuten) om geen lekkage te garanderen.

- Corrosiebescherming: 3PE anti-corrosie, epoxy poedercoating, thermisch verzinken, enz., geschikt voor ondergrondse en corrosieve omgevingen.

Hoogfrequent weerstandslassen (ERW): hulpproductieproces

Dit proces wordt voornamelijk gebruikt voor de productie van buizen met een kleine en middelgrote diameter, toepasbaar op diameters van 20–610 mm en wanddiktes van 1,2–12,7 mm. Het biedt een hoge productie-efficiëntie, beheersbare kosten, continue en uniforme lassen, minder defecten en uitstekende afdichtingsprestaties.

Kernprestatievoordelen

1. Weerstand met hoge weerstand en hoge druk

Dikwandige langsgelaste stalen buis, vertrouwend op zijn dikwandige structuur en hoogwaardige grondstoffen, beschikt over een vloeigrens van niet minder dan 235 MPa, waarbij X80-staalkwaliteit 555 MPa bereikt. Het heeft een drukbereik van 10–30 MPa, vertoont een uitstekende schok- en vervormingsweerstand en voldoet aan de eisen van hogedruk- en zware toepassingen.

2. Stabiele en betrouwbare laskwaliteit

Dubbelzijdig ondergedompeld booglassen bereikt een diepe penetratie, met een lascoëfficiënt van 1,0; Hoogfrequent weerstandslassen zorgt voor een uitstekende afdichting. Beide processen zijn geschikt voor het transport van brandbare en explosieve media.

3. Hoge maatnauwkeurigheid

Afwijking van de buitendiameter ≤ ±1% van de buisdiameter, afwijking van de wanddikte ≤ ±12,5% van de wanddikte, ellipticiteit ≤ 0,5% van de buisdiameter. De prestaties op het gebied van rondheid en rechtheid zijn superieur aan die van spiraalgelaste buizen, wat resulteert in een groter aanpassingsvermogen voor installatie ter plaatse.

4. Aanzienlijk algemeen kostenvoordeel

Voor producten met grote specificaties met een diameter ≥325 mm is de productie-efficiëntie veel hoger dan bij naadloze stalen buizen, waardoor de totale kosten met 30% tot 50% worden verlaagd. Vergeleken met spiraalgelaste buizen beschikt het over een hogere axiale sterkte, kortere lasnaden en een lager risico op defecten, waardoor het de voorkeur geniet voor transmissielijnen over lange afstanden.

5. Breed scala aan bedrijfsomstandigheden

Het is bestand tegen omgevingen variërend van -40 ℃ tot 450 ℃, terwijl het een uitstekende weerstand tegen vermoeidheid en corrosie bezit, waardoor het geschikt is voor verschillende zware omgevingen zoals diepzee, permafrost en chemische corrosie.

Belangrijkste toepassingsgebieden

1. Olie- en gastransport: hogedrukpijpleidingen voor olie en aardgas, stedelijke hogedrukgaspijpleidingnetwerken (mainstream gebruik van X70- en X80-staalsoorten)

2. Energie-energie: circulerende waterleidingen van energiecentrales, ontzwavelingspijpleidingen, transportpijpleidingen voor poederkool, headers voor thermische energieketels, stalen drukbuizen voor waterkrachtcentrales

3. Chemische raffinage: procespijpleidingen op hoge temperatuur en hoge druk, transportpijpleidingen voor brandbare en explosieve media, pijpleidingen voor rioolwaterzuivering

4. Staalconstructies bouwen: dragende paalfunderingsbuizen voor bruggen, grote bouwkolommen, stalen paalfunderingsbehuizingen, schildtunnelbehuizingen

5. Maritieme techniek: Offshore-platformmantels, onderzeese pijpleidingen, haven- en kadepaalfunderingen

6. Gemeentelijke techniek: Hogedrukverwarmingspijpleidingnetwerken, grootschalige watervoorziening en -afvoer en wateromleidingsprojecten, geïntegreerde pijpleidingen met pijpgalerijstructuur

Real case: Tunnelproject voor het Yangtze-rivierschild

Zhongtian leverde X80-kwaliteit, Φ1422 × 32,1 mm UOE-proces dubbelzijdige ondergedompelde booggelaste dikwandige longitudinale gelaste stalen buizen voor het belangrijkste project van de West-Oost-gaspijpleiding - het Yangtze River Shield Tunneling Project. Dit project, gelegen in een complex geologisch gebied, vereiste buizen met een hoge drukweerstand en een lengte uit één stuk van maximaal 18 meter (een ultralange, extra dikke muurspecificatie). Alle producten ondergingen een volledige reeks ultrasone, radiografische en hydrostatische tests, met een slagingspercentage voor het detecteren van lasfouten van 99,8%. Dit project verifieerde volledig de stabiliteit en betrouwbaarheid van Zhongtian Pipes bij grote projecten over lange afstanden, hoge druk en rivieroverschrijdend.

Kwaliteitscontrole en testnormen

1. Niet-destructieve tests: 100% van de lassen ondergingen ultrasone + radiografische tests, die defecten met een equivalente diameter van 2 mm konden detecteren, waarbij scheuren, gebrek aan smelten en andere problemen strikt onder controle werden gehouden.

2. Testen van mechanische eigenschappen: Trekproeven bij lage temperaturen (-20℃ slagenergie ≥34 Joule), buig- en afvlakkingstests werden batch voor batch uitgevoerd.

3. Dimensionale inspectie: Buitendiameter, wanddikte, ovaliteit, rechtheid en afschuiningsafmetingen werden voor elke buis geïnspecteerd.

4. Hydrostatisch testen: Druktesten werden strikt volgens de industrienormen uitgevoerd; buizen werden als gekwalificeerd beschouwd als er geen sprake was van lekkage of plastische vervorming.

Veelgestelde vragen

Vraag 1: Hoe maak ik onderscheid tussen dikwandige, in de lengte gelaste stalen buizen en dunwandige, met rechte naden gelaste buizen?

A: De industrie gebruikt wanddikte als kernclassificatiecriterium: Buizen met een wanddikte ≥ 8 mm zijn dikwandige gelaste buizen, terwijl die ≥ 25 mm extra dikwandige gelaste buizen zijn, meestal gebruikt onder hoge druk en zware belasting; buizen met een wanddikte < 8 mm zijn dunwandige gelaste buizen, die doorgaans worden gebruikt voor vloeistoftransport onder lage druk en voor gewone constructieve constructies, met een relatief lagere sterkte en drukweerstand.

Vraag 2: Waarom heeft ondergedompelde booggelaste buizen met een rechte naad de voorkeur boven spiraalgelaste buizen voor hoogspanningshoofdlijnprojecten?

A: Ondergedompelde booggelaste buis met rechte naad heeft slechts één korte lasnaad, wat resulteert in een hogere axiale sterkte en een stabielere ronding en algehele kwaliteit; terwijl spiraalgelaste buizen een langere lasnaad hebben, wat leidt tot een grotere kans op defecten, en alleen geschikt zijn voor midden- en lagedrukomstandigheden en gewone structurele projecten. Daarom heeft ondergedompelde booggelaste buizen met een rechte naad de voorkeur voor langeafstandslijnen met hoge spanning.

Vraag 3: Welke gezaghebbende kwalificaties bezit Zhongtian dikwandige langsgelaste stalen buis?

A: Onze producten voldoen strikt aan de reguliere binnenlandse en internationale normen zoals API 5L, GB/T 9711 en ASTM A53, en beschikken ook over relevante certificeringen zoals CE en ISO. Als legitieme leverancier en fabrikant in China implementeren onze productiefaciliteiten het EEAT 2.0-kwaliteitsmanagementsysteem volledig, en onze producten beschikken over volledige kwalificaties en voldoen aan de toegangsvereisten van verschillende internationale engineeringprojecten.
